Calpeda 4SDM 10/12EC

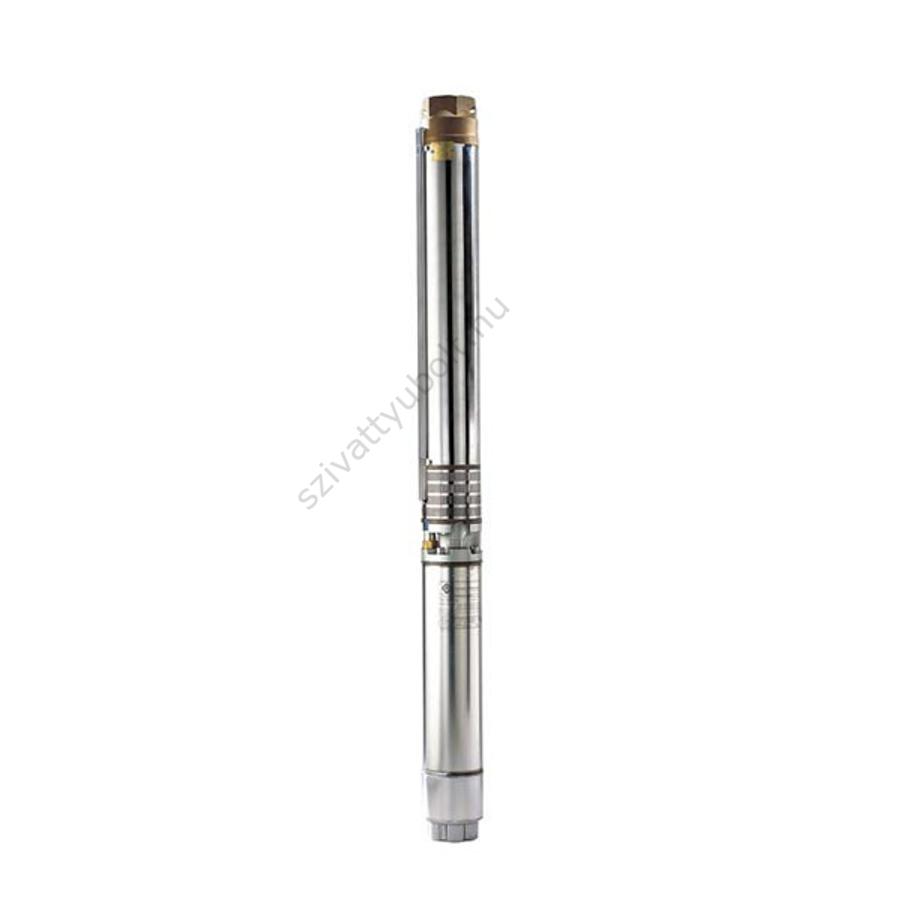

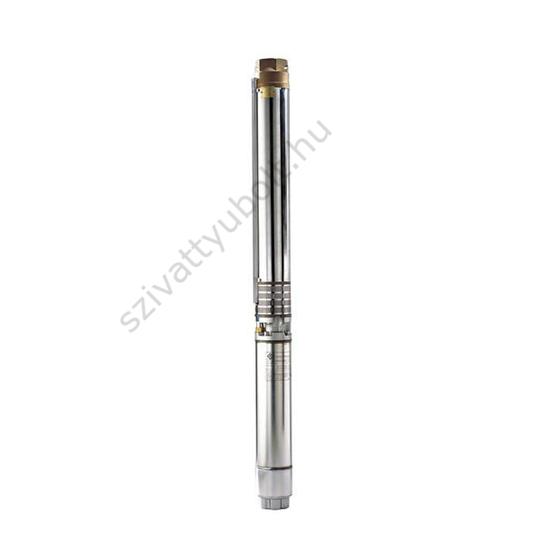

Calpeda 4SDM  10/12 EC 4 coll-os csőkútszivattyú

Csőbúvár szivattyú az olasz Calpeda gyár kiváló minőségű 4”-os csőbúvár szivattyú sorozatából.

A hidraulika már kiemelkedően magas 300 g/m3 homoktűréssel. Átmérő 120mm vagy annál nagyobb kutakhoz ajánljuk. (A hűtéshez a motor mellett minimálisan 0,08 m/s vízáramlási sebességre van szükség.)

Jó választás ha megbízható ipari szivattyút szeretne választani. A Calpeda 4SDM típusai, teljesítmény skálájuk alapján, a házi vízellátástól a mezőgazdasági öntözésen keresztül akár állattartó telepek vízellátására vagy ipari alkalmazásokra is megfelelőek.

Fontos, kérem olvassa el!

A szivattyú külső kondenzátoros, ezért egy ún. indítódobozra (startbox) is szükség van az üzemeltetéséhez (ebben a dobozban található a szivattyú indító kondenzátora valamint a tekercs hővédelmi kapcsolója is). A leírás alatt a kapcsolódó termékek között megtalálja a megfelelő típusút ami ebben az esetben PM C-BOX 80.

A szivattyúnak 14,7 amper az áramfelvétele. Gyárilag két méter kábellel van szerelve, ezért az alábbi felsorolásban látja a toldás esetén ajánlott kábel keresztmetszeteket a megengedett maximális hosszal. (Kizárólag H7RNF kW-os kábelt használjon búvárszivattyúk esetében!)

  •    30m-ig 4X2,5mm2 H7RNF gumikábel

    •    50m-ig 4X4mm2 H7RNF gumikábel

    •    75m-ig 4X6mm2 H7RNF gumikábel

    •    125m-ig 4X10mm2 H7RNF gumikábel

Kisebb méretű kábel használata esetén túl nagy lesz a feszültségesés ami a motor leégését okozza.

A biztonságos kábeltoldáshoz öntőgyantás kábeltoldás ajánlott amit szintén lentebb a kapcsolódó termékek között talál. A kábeltoldást megrendelés esetén elvégezzük.

A hidraulika anyagai:

 •    AISI 304 kóracél külső köpeny

 •    AISI 304 kóracél fokozatház

 •    Lexan 141R (polikarbonát) diffúzor

 •    GFN2V (noryl) járókerék

 •    AISI 304 kóracél kopó gyűrű

 •    AISI 304 F kóracél hidraulika tengely

 •    G-Cu Sn 10 EN 1982 nyomóág, beépített visszacsapó szeleppel

 •    Bronz szívóág

 •    Thermoplastic csapágypersely

 •    AISI 304 kóracél szívószűrő

 •    AISI 304 kóracél csavarok

A motor adatok:

 •    2 polusú indukciós motor

 •    50 Hz, n=2900 ford/min

 •    NEMA szabvány szerinti csatlakozás

 •    Újratekercselhető

 •    F szigetelési osztály

 •    IP 68 védelem

 •    +6% / -10% feszültség tűrés

 •    Maximum 20 indítás/óra

Néhány adat még a motorról:

A fenéklemez AISI 304 kóracélból, a külső köpeny AISI 304L alacsony karbontartalmú kóracélból készült azért, hogy a megjelenő korrózió a heggesztési zónákban elkerülhető legyen.

Felső konzol AISI 304 kóracélból készült felső védőlemezzel ellátott öntöttvas nikkelezve.

Köpenyrögzítés a felső konzolnál 3 LE-ig 4 ponton nagyobb motor esetében 6 ponton, hogy garantált legyen a tökéletes egytengelyűség valamint a kiváló stabilitás a hosszabb szivattyú hidraulikákkal való párosításnál.

Hidrauikus tengelytömítés, grafit-kerámia standard kivitel esetén, de rendelhető SIC kivitelben is.

Olajkenésű golyóscsapágyazása a motor hosszú élettartamának érdekében túlméretezett.

Hermetikusan zárt, 24 réses lamellás kiképzésű állórész, a maximális villamos hatásfok elérése érdekében. Finomított fehér ásványi olajba merítve amely a gyógyszeriparban, élelmiszeriparban és a kozmetikai iparban is használatos, bevizsgálva az FDA által. A motort vákum eljárással töltik fel a tökéletes kitöltés és kiváló elektromos szigetelés érdekében.

Könnyen karbantartható, még a legzordabb üzemi körülmények között is tökéletes tömítést biztosító levehető kábelcsatlakozás. A csatlakozás kiküszöböli az olajszivárgást a kábel mentén. Ivóvíz szabványoknak (ACS, KTW, WRAS) megfelelő minőségű 2 méteres villamos kábel. Szakszerű öntőgyantás kábeltoldás rendelhető hozzá.

Motortengely a lehető legjobb elektromos karakterisztika elérése érdekében szénacélból, a vízzel érintkező kinyúló részei AISI 304 kóracélból készülnek.

A 3 LE-nél nagyobb teljesítményű motorokba, amelyeknél a különösen nagy indítónyomaték miatt a nagy mechanikai szilárdságra is szükség van a kiváló korrózióállóság mellett, egy speciális Duplex acélötvözet kerül felhasználásra az AISI 304 helyett.

100% biztonság.

Minden Calpeda búvárszivattyú motor alapos vízzárósági teszten és elektromos vizsgálaton esik át.
