Paraméterek
Jótállás | 3 év |
Feszültség | 230 Volt |
Fordulatszám | 2900rpm |
Teljesítmény | 750 Watt |
Emelőmagasság | 67-22,5 m |
A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-100 liter/perc |
Nyomó csatlakozás | 5/4 coll |
Max bemerülési mélység | 100 méter |
Max folyadék hőmérséklet | 35 °C |
Homoktűrés | 200 g/m3 |
Szivattyú átmérő | 100 mm |
Beépítési hossz | 722 mm |
Szivattyú ház | Rozsdamentes acél AISI 304 |
Tengely | Rozsdamentes acél EN 10088-3-1.4104 |
Tengelytömítés | ST4-16 Kerámia-Grafit-NBR |
Járókerék | Delrin |
Kábelhossz | 20 méter |
Védelem | IP X8 |
Szigetelési hőosztály | F |
Szállítási teljesítmény a legjobb hatásfokon | 70 liter/perc 48 méteren |
Súly | 13,3kg |
Szállított mennyiség 30 méteren (3bar) | 95 liter/perc |
Szállított mennyiség 40 méteren (4bar) | 83 liter/perc |
Szállított mennyiség 50 méteren (5bar) | 67 liter/perc |
Szállított mennyiség 60 méteren (6bar) | 48 liter/perc |
Részletes ismertető | Pedrollo 4BLOCKm 4/9 csőkút szivattyú termékismertető (Katt ide!) |
Leírás

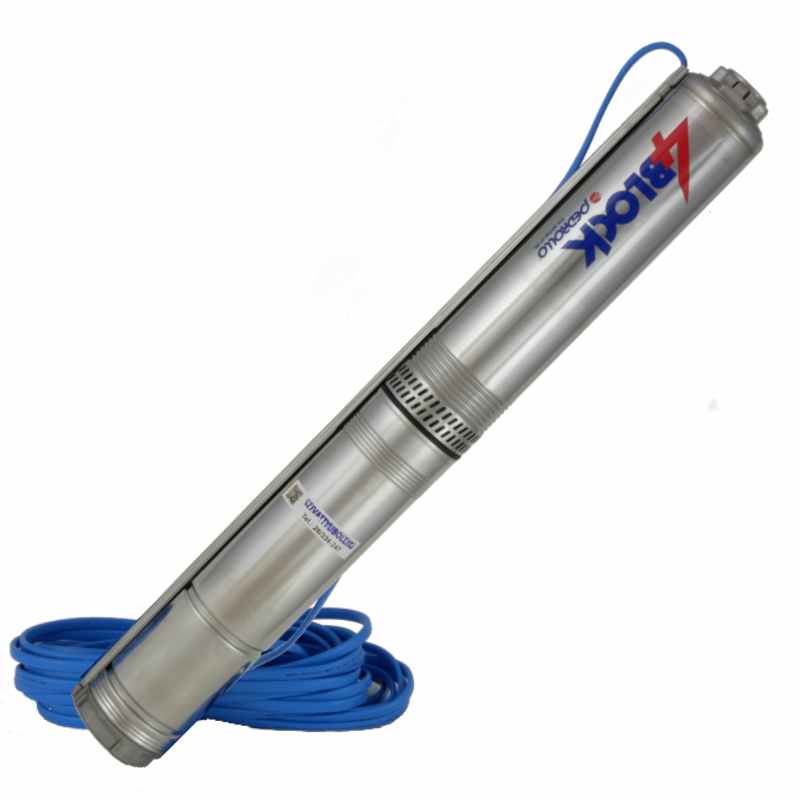

Pedrollo 4-BLOCK búvárszivattyú
A 4BLOCKm 4/9 csőszivattyú visszatért a Pedrollo kínálatába immár megújult hidraulikával és még hatékonyabb működéssel. A régi 4/9-es típushoz képest magasabb nyomással rendelkezik (kb. +1 bar), miközben energia igénye nem változott. A gyártónak sikerült úgy módosítani a hidraulikus egységet, hogy a jelenlegi európai energetikai szabványnak is teljes mértékben megfelel. Az új fejlesztés "lebegő" lapátkerekeinek köszönhetően kisebb az esélye a megszorulásnak és a homoktartalom miatti kopás mértéke is jelentősen csökken.
Tipikusan a lakossági szektorban használatos házi vízellátásra, locsolásra, öntözőrendszer ellátására stb. fúrt kútból vagy vízgyűjtőkből.
Általános felhasználási területei
- házi vízellátás mély kutakból vagy nagy szintkülönbségeknél kb. 30 méteres (3 baros) veszteségig
- locsolás tömlővel
- öntözőrendszer ellátása
- töltési feladat elvégzése pl. medence vagy egyéb vízgyűjtők töltése kútról
Miben különbözik a régi típushoz képest?
- hatékonyabb motor és hidraulika
- magasabb homoktűrés: 200 gr/m3
- magasabb nyomás
- magasabb bemerülési mélység

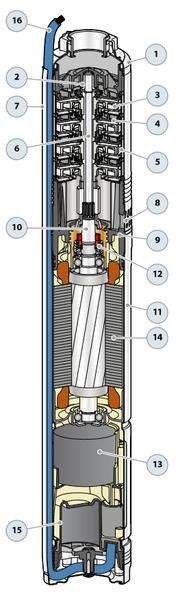

Szerkezeti felépítése
- Szivattyúház és nyomócsonk. A nyomócsonk ISO 228/1 szabványnak megfelelő menettel van ellátva. Mérete 1 1/4" (5/4") belső menet.
- Szivattyú csapágy
- Járókerék Delrin®-ből
- Diffúzor Noryl™-ból
- Fokozatház rozsdamentes acélból
- Hidraulika tengely AISI 304 acélból
- Kábelvédő csatorna AISI 304 acélból
- Mechanikus előszűrő AISI 304 rozsdamentes acélból
- Tengelykapcsoló technopolimerből és sárgarézből
- Motor tengely AISI 431 nemesacélból
- Motorburkolat AISI 304 rozsdamentes acélból
- Tengelytömítés ST4-16 Ø16 mm
Anyaga: Kerámia-Grafit-NBR - 4-BLOCK üzemi kondenzátor
- Elektromos motor
Speciálisan méretezett, újratekercselhető motor olajfürdőben.
Az olaj nem mérgező, élelmiszeripari minősítésű.
Folyamatos üzemre tervezett.
Tekercselésbe épített hővédelemmel.
220-230V 50Hz 0,75kW (P2) 1HP
Áramfelvétele: 6.1A
Szigetelési osztály: F
Védettség: IP X8 - Kompenzációs membrán
- Elektromos tápkábel
DRINCABLE® HRC típusú kábel ivóvizes minősítéssel. Hossza 20 méter.
XP P 41-250 szabvány szerint.
Jóváhagyási száma 18 MAT NY 156
Gyakori felhasználási példák
Házi vízellátás hidrofor tartállyal és nyomáskapcsolóval.
Locsolás kerti csapon keresztül áramláskapcsolós használattal.
Öntözőrendszer megtáplálása áramláskapcsolón keresztül történő vezérléssel.
Házi vízellátás vagy öntözés frekvenciaváltós üzemeléssel.
Fórum
40-es KPE csővel gond nélkül le lehetett ereszteni, a kút belső átmérője 110 mm.
A nyugalmi vízszint 3 méteren, az üzemi vízszint 6,5 méteren van, a szivattyú az üzemi vízszint alatt 6,5 méterrel van, vagyis 13 méter mélyen.
Szabad kifolyással, a 40-es KPE-n (kb 5 méter hossz van egyelőre a külszínen) nagyjából 90 litert ad percenként.
Kb. fél nap használat után tökéletesen elégedett vagyok a szivattyúval.
A szállítás teljesen rendben volt, a doboz egyik oldala ugyan sérült, GLS szalaggal ragasztott volt, de a futár kérés nélkül automatikusan adta a kárfelvételi jegyzőkönyvet, és a sérülés ellenére a terméknek kutya baja sem volt. Péntek délután történt a rendelés, hétfőn feladásra került az áru és kedd délben már nálam is volt.
