Paraméterek
| Jótállás | 2 év |
| Feszültség | 400 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 12-4 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 200-1000 liter/perc |
| Szívó csatlakozás | 3 coll |
| Nyomó csatlakozás | 3 coll |
| Max szívómélység | 7 méter |
| Max folyadék hőmérséklet | 90 °C |
| Maximum környezeti hőmérséklet | 40 °C |

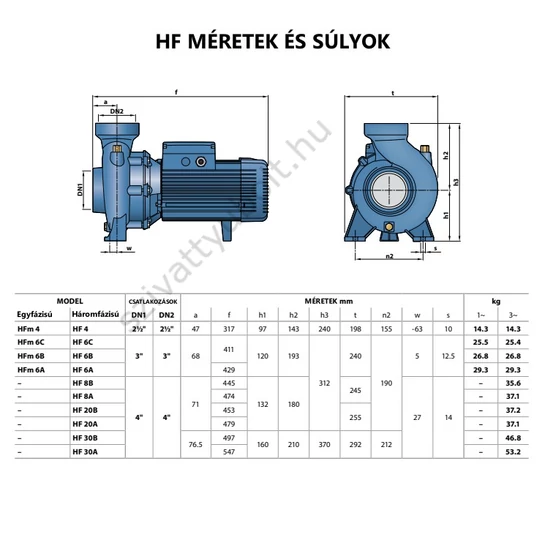

| Beépítési hossz | 411 mm |
| Szivattyú ház | Öntvény, menetes csatlakozókkal ellátva ISO 228/1 |
| Tengely | Rozsdamentes acél EN 10088-3 - 1.4104 |
| Tengelytömítés | FN-18 Grafit Kerámia NBR |
| Járókerék | Rézötvözet |
| Kábelhossz | 0 méter |
| Védelem | IP X4 |
| Szigetelési hőosztály | F |

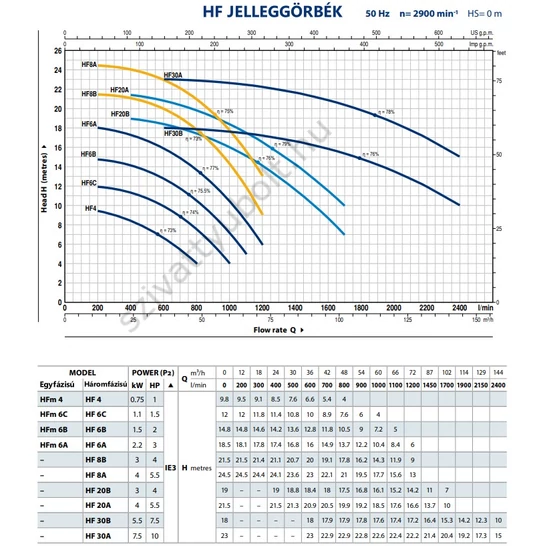

| Szállítási teljesítmény a legjobb hatásfokon | 700 liter/perc 8,9 méteren |
| Súly | 25,4kg |
| Részletes ismertető |
Leírás

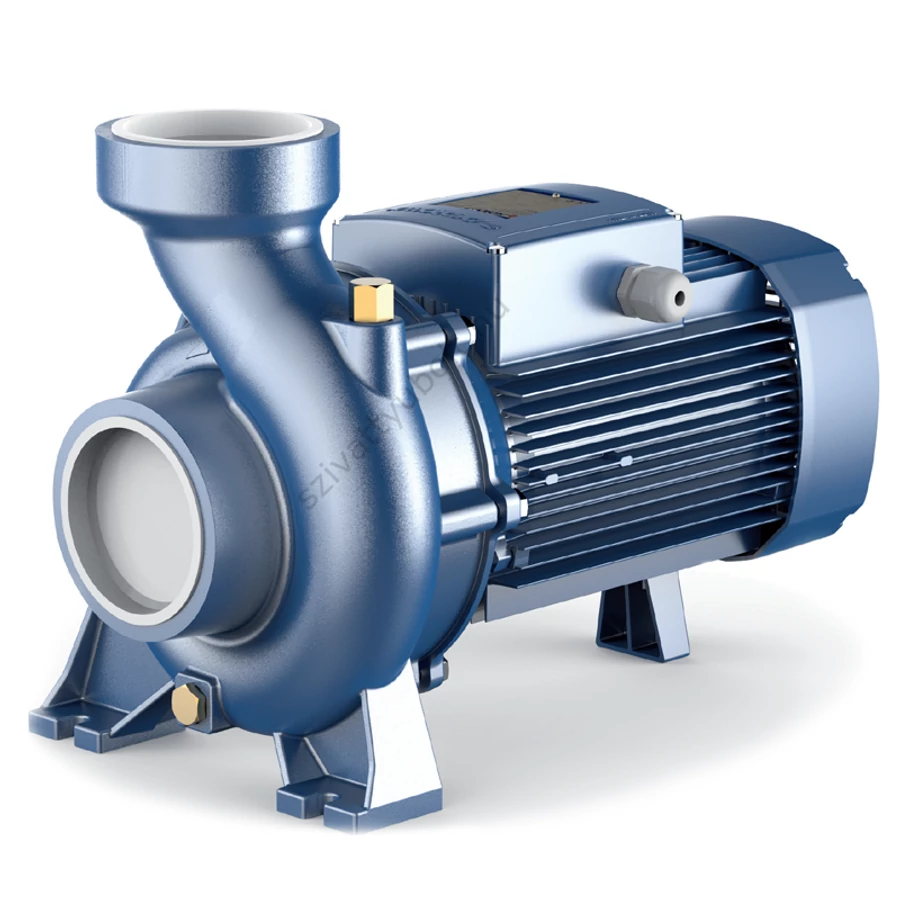

Nagy szállítási teljesítményű "High Flow", háromfázisú centrifugál szivattyú - HF 6C
A Pedrollo HF szivattyúk "High Flow" szériája elsősorban mezőgazdasági, közösségi és ipari felhasználásra ajánlottak. Jó hatásfokuk és folyamatos üzemre tervezett kialakításuk lehetővé teszi őket árasztásos locsolásra, esőztető öntözésre, tavakból, folyókból való víznyerésre és számos felhasználási módra az ipar területén. Kompakt kialakítása és egyszerű felépítése miatt könnyen telepíthető és karbantartási igénye is minimális.
Felhasználási területei
- árasztásos locsolás kutakból, vízgyűjtőkből, folyókból, tavakból
- esővíz hasznosítás ipari és mezőgazdasági szektorban
- töltési és ürítési feladatok ellátása pl. tó töltése kútról, víztározó töltése stb.
- keringető feladatok pl. hűtő- és fűtővíz keringetése, jégpályák glikolos vizének mozgatása stb.
- klímarendszerek szivattyújaként is használatos
- nyomásfokozás maximum 10 barig
- szökőkút üzemeltetése
- egyes esetekben akár medence ellenáramoltatóként is használatos
Felhasználási korlátok
A szivattyút zárt, az időjárástól védett helyre kell telepíteni.
A megengedett környezeti hőmérséklet, ahol a készülék üzemelni fog maximum +40°C.
A szállított folyadék hőmérsékletének -10°C és +90°C közötti tartományban kell lennie.
A szivattyú manometrikus szívómélysége 7 méter.
Zárónyomása ~1,2 bar. (12 méter)
Nyomásfokozóként való használat esetén a rendszer zárónyomása és üzemi nyomása nem haladhatja meg a 10 bart. Ennek az értéknek a túllépése esetén a szivattyúház elreped vagy szétrobban.
A szivattyúházat teljesen ki kell légteleníteni a normál üzem érdekében.
Legalább 3"-os lábszelep és 3"-os szívóodali cső használata szükséges.
A Pedrollo HF 6C felépítése
Felületkezelt vasöntvény szivattyúház a korrózióállóság érdekében. 3" szívó- és nyomóoldali csatlakozással ellátva. Feltöltő- és leeresztőnyílásokkal.
A szivattyúház hátsó pajzsa vasöntvény.
Járókereke rézötvözet.
A HF szivattyú tengelye AISI 431 nemesacél.
Tengelytömítése FN-18 grafit/kerámia/NBR csúszógyűrűs tömítés.
Kérésre kapható FKM (Viton) elasztomerrel is.
Csapágyazása 6304 ZZ / 6204 ZZ.
A szivattyú motorja:
- Háromfázisú, 3x220-240 / 380-415V, 50Hz
- 1100W (P2)

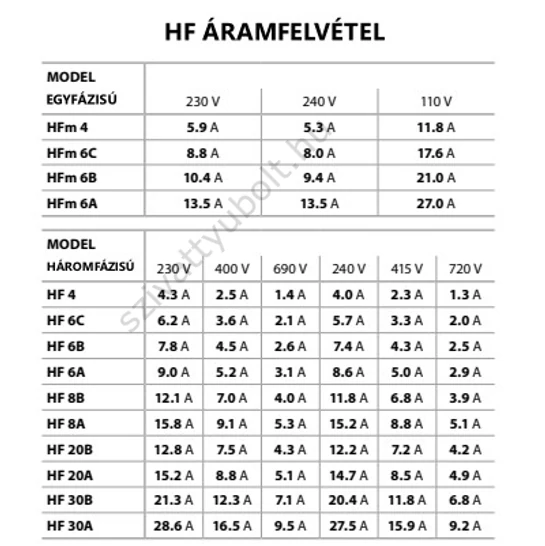

- IN 6,2 - 5,7 / 3,6 - 3,3 A
- Léghűtéses
- S1: folyamatos üzemre tervezve
- IP X4 védettség
- F szigetelési osztály
- Beépített motorvédelemmel nem rendelkezik, így annak kiépítése a felhasználó feladata.
