Paraméterek
| Max emelőmagasság | 58méter |
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1100 Watt |
| Emelőmagasság | 55-13 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 5-120 liter/perc |
| Szívó csatlakozás | 1 col |
| Nyomó csatlakozás | 1 col |
| Max szívómélység | 9 méter |
| Max folyadék hőmérséklet | 40 °C |
| Maximum környezeti hőmérséklet | 40 °C |
| Szivattyú ház | Vasöntvény epoxi elektro kezeléssel |
| Tengely | AISI 431 rozsdamentes acél |
| Tengelytömítés | FA-14 Szén-Kerámia-NBR |
| Járókerék | Műanyag |
| Kábelhossz | 1.4 méter |
| Védelem | IPX4 |
| Szigetelési hőosztály | F |
| Részletes ismertető | Pedrollo Future Jet Magyar Nyelvű Termékismertető (Katt ide!) Pedrollo Future Jet Angol Nyelvű Termékismertető (Katt ide!) |
Leírás
Ez a házi vízmű, jelen konstrukcióban, szárazon futás elleni védelemmel nem rendelkezik.
A Pedrollo Hydrofresh házi vízművek új generációja
A Pedrollo kutatási és fejlesztési részlegének egy új ún. "SUPER-JET" rendszerrel rendelkező szivattyújával szerelt házi vízellátó egység. A FUTURE-Jet szivattyúk nagyobb mennyiség szállítására képesek kevesebb energia befektetésével, így a vízellátási feladatok gyorsabban elvégezhetőek velük. Ezeket a 24 literes hidrofor tartállyal szerelt egységeket kisebb házak vízellátására és öntözési, pufferelési feladatokra tervezték. Alkalmasak továbbá kisebb ipari rendszerek ellátására is, ahol a hálózati víz nyomására van szükség, viszont csak pár deciliter az igény.
A FUTURE-JET vízművek előnyei
- Pedrollo minőség: a vízellátó alkatrészei olyan minőségi anyagokból készülnek, melyek biztosítják a hosszú élettartamot és a megbízható hosszútávú működést
- Energiahatékonyság: az új SUPER-JET rendszernek köszönhetően egy átlagos kerti szivattyúnál jóval nagyobb mennyiségű víz szállítására képes, melynek köszönhetően hamarabb végez a töltési és vízellátási feladataival. Továbbá a szívóoldali veszteség is kevesebb, mint egy átlagos centrifugál szivattyúnál.
- Az új hidraulika által csökkent a turbulencia, mely stabilabb üzemet eredményez
- Egy átlagos vízműnél kb. 10 dB-el csendesebb
- Az egység üzemre kész állapotban van, így elegendő rácsatlakoztatni a szívó- és nyomóoldalt majd feltölteni a szivattyúházat és mehet a vízellátás!

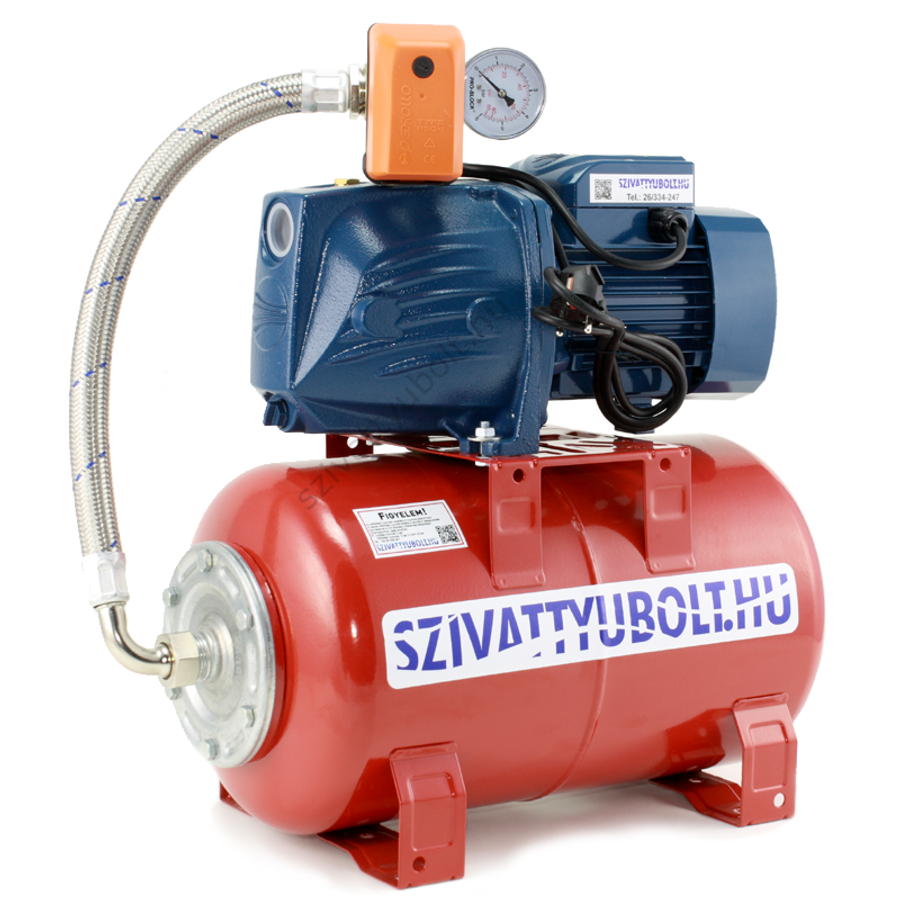

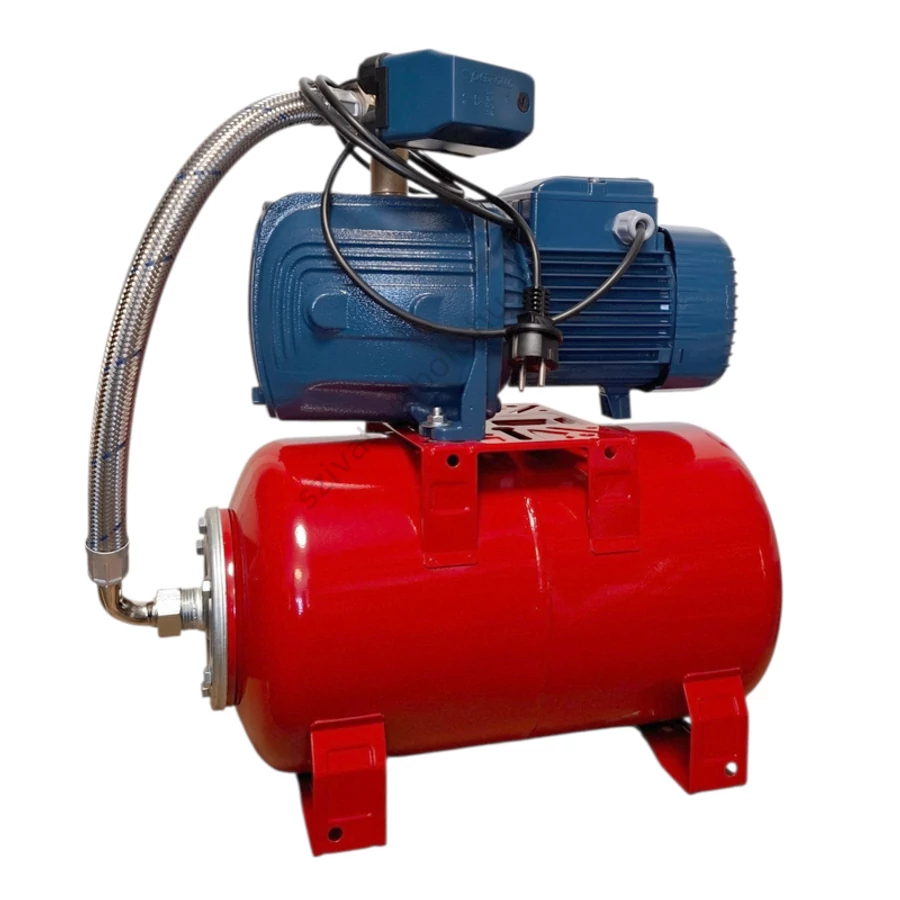

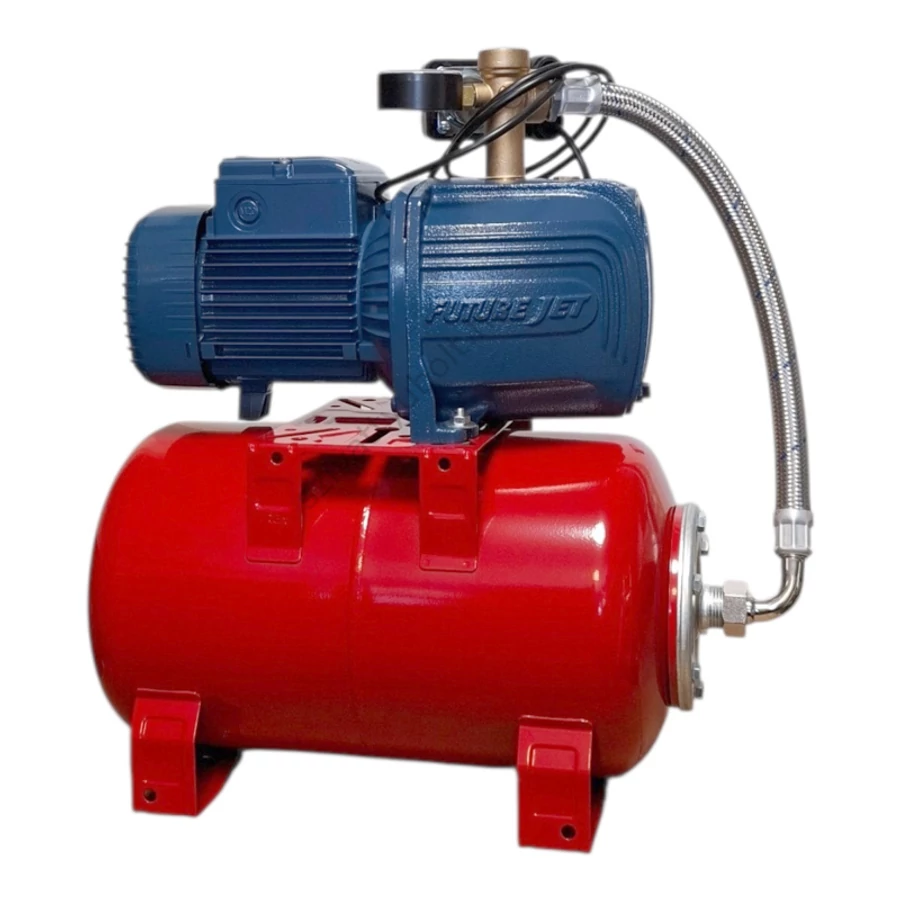

A házi vízellátó felépítése
A Pedrollo FUTURE-JET 2-es széria legerősebb típusával van szerelve.
Szívó- és nyomócsonkja 1" belső menetes.
Hidrofor tartálya 24 literes. Ez a kapcsolások között nagyjából 7-9 litert képes biztosítani.
A hidrofor tartály egy rozsdamentes acél flexibilis csővel van bekötve.
Nyomás- és rendszerműködés ellenőrzésére a vízmű fel van szerelve egy nyomásmérő órával.
Az egységet egy nyomáskapcsoló vezérli, melynek alap beállítása 1,4 baros indítás és 2,8 baros leállítás.
A nyomáskapcsoló nem rendelkezik szárazon futás elleni védelemmel, így amennyiben ennek esélye fennáll, akkor az alábbi védelmet javasoljuk:
Italtecnica SPIN vízhiány elleni védelem (link)
Tápkábele 1,4 méter hosszú dugvillával szerelve.
Használati korlátok
Kizárólag tiszta víz és alkatrészeire semleges hatású folyadékok szállítására alkalmas készülék.
Folyadék-hőmérséklet: -10°C és +40°C közötti tartományban
Telepítési körülmények: szellőzött, fagymentes és esőtől védett helyen helyezhető el, melynek környezeti hőmérséklete nem lépi át a +40°C-ot.
A vízellátó egység 9 méterig képes felszívni.
Nyomásfokozóként való használata esetén ügyeljünk arra, hogy a rendszer nyomása ne lépje át a 6 bart! 6 bar feletti nyomás esetén a szivattyúház szétrepedhet.
Lábszelep használata kötelező kútból és egyéb vízvételi helyekből való felszívás esetén. pl. EUROPA lábszelep 1" (link)
Visszacsapó szelep használata kötelező nyomásfokozás, norton kút vagy ráfolyás esetén. pl. EUROPA visszacsapó szelep 1" (link)
Telepítési példák
Vízellátás kútból, vízgyűjtőből stb.:
- Legalább 1"-os lábszelepes vákuumálló szívócső a szívócsonkra csatlakoztatva. (2-3 méternél mélyebbről való felszívás esetén töltsük fel a csövet is vízzel!)
- Pedrollo Hydrofresh Future-JETm 2AX-24CL
- Vízvételi helyek
Beüzemelés:
- töltsük fel a szivattyúházat vízzel majd nyissunk meg egy csapot résnyire
- indítsuk el a készüléket és légtelenítsük ki rendszerünket
- mélyebbről való felszívás esetén lehetséges, hogy a rendszerünk a szivattyúház többszöri feltöltése után tud csak kilégtelenedni
- amennyiben a nyomáskapcsoló gyári beállítása nem optimális, akkor azt igény szerint módosíthatjuk
Nyomásfokozás vagy ráfolyásos rendszer:
- Legalább 1"-os visszacsapó szelep a szívócsonkra szerelve
- Pedrollo Hydrofresh Future-JETm 2AX-24CL
- Vízvételi helyek
Beüzemelés:
- nyissuk meg a szívóoldali és egy nyomóoldali csapot, hogy a feltöltődjön a szivattyúház és a rendszerünk
- indítsuk el a vízművet, hogy ki tudja dolgozni a maradék levegőt
- állítsuk be a nyomáskapcsolót a kívánt értékre
