Paraméterek
| Jótállás | 2 év |
| Feszültség | 400 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 750 Watt |
| Emelőmagasság | 10,8-4 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 50-550 liter/perc |
| Szívó csatlakozás | 6/4 coll |
| Nyomó csatlakozás | 6/4 coll |
| Max szívómélység | 7 méter |
| Max folyadék hőmérséklet | 90 °C |
| Maximum környezeti hőmérséklet | 40 °C |
| Max szemcseméret | 12 mm |
| Beépítési hossz | 299 mm |
| Szivattyú ház | Rozsdamentes acél AISI 316 |
| Tengely | Rozsdamentes acél AISI 316L |
| Tengelytömítés | AR-14S Kerámia Grafit Viton |
| Járókerék | Nyitott járókerék rozsdamentes acélból AISI 316 |
| Kábelhossz | 0 méter |
| Védelem | IP X4 |
| Szigetelési hőosztály | F |
| Szállítási teljesítmény a legjobb hatásfokon | 345 liter/perc 8,3 méteren |
| Súly | 13,3kg |
| Részletes ismertető | Pedrollo NGA 2A-PRO szivattyú termékismertető (Katt ide!) Pedrollo NGA 2A-PRO szivattyú angol nyelvű termékismertető (Katt ide!) |
Leírás

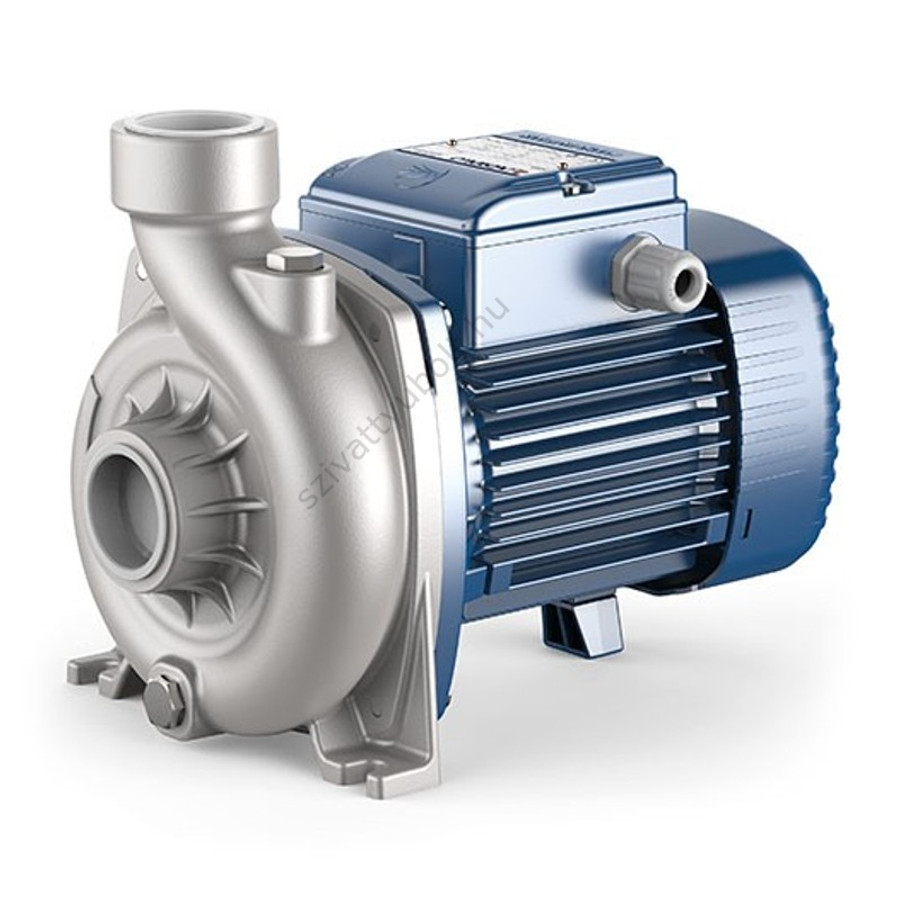

Pedrollo nyitott járókerekes, háromfázisú centrifugál szivattyú rozsdamentes acél hidraulikával
Az NGA-PRO nyitott járókerekes konstrukció lehetővé teszi viszonylag szennyezett folyadékok szivattyúzását is a járókerék eldugulásának veszélye nélkül. Tulajdonságai kiválóan alkalmassá teszik a szivattyút az ipari területen történő használatra, valamint csatornákból, folyókból, tartályokból, medencékből, stb. történő folyadék átemelésre. Emellett alkalmazható a hagyományos centrifugál szivattyúk feladatainak ellátására is. pl. árasztásos locsolás, folyadék keringetés stb. Teljes AISI 316 saválló acél hidraulikájának és tömítésének köszönhetően alkalmas savas és gyengén lúgos folyadékok szállítására is.
Tipikus felhasználási területek
- szennyezett víz átfejtése maximum 12 mm-es szilárd, lebegő szemcseméretig
- víztározó, tartály, ciszterna és egyéb víz tárolására alkalmas eszköz töltése kútról, tóból, folyóból, patakból stb.
- folyadék keringetési feladatok pl. hűtési vagy fűtési körök keringetése
- árasztásos locsolás
- esőztető rendszerek ellátása
- nyomásfokozás maximum 6 baros zárónyomásig
- szökőkút üzemeltetés
- klímarendszer keringető feladat ellátása
- esővíz hasznosítása
Használati korlátok
A Pedrollo NGA 2A-PRO szivattyú szennyezett víz és az alkatrészekre kémiailag semleges folyadékok szivattyúzására alkalmas.
Zárt, az időjárás hatásaitól védett és szellőzött helyre kell telepíteni.
Centrifugál szivattyú kialakítás, mely 7 méteres mélységig képes folyadék felszívására.
A szivattyúzott folyadék hőmérsékleti határai: -10°C-tól +90°C-ig
A gyártó által megengedett környezeti hőmérséklet határai: -10°C-tól +40°C-ig
Zárónyomása 1,1 bar. (11 méter)
Nyomásfokozás esetén a maximális megengedett érték a szivattyúházban és a rendszerben 6 bar. Ebbe beletartozik a zárónyomás is. Ennek túllépése elrepeszti a szivattyúházat vagy akár szét is robbanthatja.
Szilárd szennyeződések áteresztése 12 mm-ig dugulás mentesen.
A motor sűrű kapcsolásának elkerülése ajánlott hosszú élettartamának megőrzése szempontjából. pl. legalább 3 perc teljen el kapcsolások között
Legalább 6/4" (1 1/2") lábszelep és szívóoldali tömlő használata ajánlott a megfelelő működéshez.
A szivattyúház és a szívóoldal kilégtelenítése szükséges a normál üzem érdekében.
A szivattyú felépítése
- AISI 316 nemesacél szivattyúház. ISO 228/1 szabvány szerinti 6/4" (1 1/2") szívó- és nyomócsonkkal ellátva. Feltöltő és leeresztő csavarokkal.
- AISI 316 rozsdamentes acél szivattyúpajzs.
- AISI 316 rozsdamentes acél járókerék. Nyitott kialakítású, mely biztosítja a dugulás mentes üzemet 12 mm-es lebegő, szilárd szemcseátmérőig.
- AISI 316L saválló acél motortengely.
- AR-14S csúszógyűrűs tengelytömítés.
Anyaga: Kerámia-Grafit-Viton
Rugója: AISI 316 nemesacél - Csapágyazás: 2 db 6203 ZZ
- Villanymotor
3 x 230-240V / 400-415V, 50Hz, IE3 (IEC 60034-30-1)
750W (P2)
Léghűtéses
IN 4 A - 3,8 A / 2,3 A - 2,2 A
Védettség: IPX4
Szigetelési osztály: F
S1: folyamatos üzemre képes megfelelő hűtés mellett
Beépített motorvédelemmel nem rendelkezik, így annak kiépítése a felhasználó feladata.
Motorvédelmeinket megtekintheted az alábbi linken: Háromfázisú motorvédők (link)
Rendelhető opciók
- eltérő tengelytömítés
- 110°C-os hőmérsékletre
- AISI 316 nemesacél karima készlet ISO 228/1 norma szerint
Pedrollo NGA 2A-PRO = minőség, megbízhatóság!
