Paraméterek
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 2200 Watt |
| Emelőmagasság | 35-2 méter |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-275 liter/perc |
| Nyomó csatlakozás | 6/4 coll belső menet / DN40 karima |
| Max bemerülési mélység | 10 méter |
| Max folyadék hőmérséklet | 40 °C |
| Szivattyú ház | Kataforézises eljárással kezelt öntvény menetes csatlakozóval ISO 228/1 |
| Tengely | Rozsdamentes acél AISI 431 |
| Tengelytömítés | Kettős: STA-24, STA-22 |
| Járókerék | Rozsdamentes acél AISI 304 |
| Kábelhossz | 10 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Súly | 53,5kg |
| Szállított mennyiség 5 méteren (0,5bar) | 275 liter/perc |
| Szállított mennyiség 10 méteren (1bar) | 274 liter/perc |
| Szállított mennyiség 15 méteren (1,5bar) | 235 liter/perc |
| Szállított mennyiség 20 méteren (2bar) | 189 liter/perc |
| Szállított mennyiség 25 méteren (2,5bar) | 140 liter/perc |
| Szállított mennyiség 30 méteren (3bar) | 80 liter/perc |
| Szállított mennyiség 35 méteren (3,5bar) | 20 liter/perc |
| Részletes ismertető | A Pedrollo Tritus TRm 2.2 AP angol nyelvű termékismertetője (Katt ide!) |
Leírás
Vágószerkezetes szennyvíz szivattyú - Pedrollo Tritus TRm 2.2 AP
Elektromos merülő szivattyú nagy hatékonyságú darálókéssel. A rendkívül erős AISI 440 C edzett acél vágószerkezetnek köszönhetően a szivattyú képes megbirkózni olyan szennyeződésekkel is, melyek alap esetben nem kerülhetnének bele a szennyvízbe. pl. műanyag törlőkendő, gumi darabok, textil, latex kesztyű és egyéb higiéniai termékek stb. Alkalmas szennyvíz átemelésére lakossági, ipari és mezőgazdasági szektorban egyaránt. Mivel darabolja a nagyobb lebegő szennyeződéseket, ezért a dugulás esélyét is minimálisra csökkenti.
Tipikus felhasználási területek
- családi és társasházak szennyvizének átemelése a csatornába
- ipari szennyvíz átemelése pl. vágóhidaknál, élelmiszeriparban stb.
- mezőgazdaságban keletkezett szennyvíz átemelése pl. állatfarmokon
- nyilvános WC-k szennyvizének szivattyúzása
- rendezvények, fesztiválok szennyvíz tartályainak ürítése

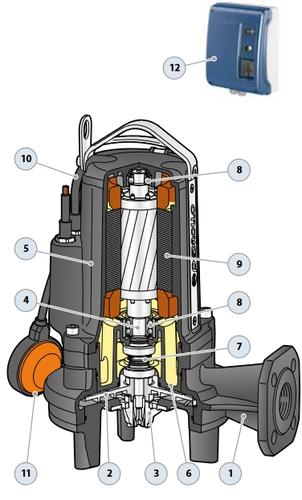

PEDROLLO TRITUS MŰSZAKI ADATOK ÉS FELÉPÍTÉSE
- Vasöntvény szivattyútest 6/4" (1 1/2") belső menetes, karimás nyomócsonkkal ISO 228/1 szabvány szerint. Az öntvényből készült alkotóelemek kataforézises bevonatúak és ennek köszönhetően ellenállnak a szennyvíz vegyi hatásainak. A karima mérete DN40 (PN10).
- Nyitott típusú járókerék AISI 304 rozsdamentes acélból
- Egy kiváló minőségű triturátor-egység (aprítószerkezet) - a radiális vágóéleknek is köszönhetően - garantálja a maximális hatékonyságot a szivattyúzott folyadékban lévő szilárd anyagok vágása, aprítása terén. A triturátor teljes egészében AISI 440C anyagminőségű, nagy mechanikai szilárdságú, hőkezelt rozsdamentes acélból készült.
- AISI 431 nemesacélból készült motortengely.
- Kataforézises eljárással kezelt motor burkolat vasöntvényből.
- Vasöntvény motortartó szintén kataforézises festéssel.
- Dupla tengelytömítés közbeiktatott olajkamrával:
Motoroldal: STA-24 Kerámia / Grafit / NBR
Hidraulikaoldal: STA-22 Szilícium-karbid / Szilícium-karbid / NBR - Csapágyazás: 3305 B-2RS-EA5 / 6204-ZZ-EA3
- Villanymotor
Egyfázisú 230-240V, 50Hz, 2200W
Tekercselésbe épített hővédelemmel.
Áramfelvétel: 14 A
Szigetelési osztály: F
Védettség: IP X8
Üzemi kondenzátor: 60 μF 450 VL
Indító kondenzátor: 120 μF 450 VL - 10 méteres H07 RN-F motorkábel
- Szabadalmaztatott billenő úszókapcsoló.
- Vezérlődoboz: Csak egyfázisú modellekhez. Tartalmaz egy manuális hőkioldót megszorulás vagy túlterhelés védelemként illetve az üzemi és az indítókondenzátort.
BEÜZEMELÉS ÉS HASZNÁLAT
A TRITUS szériajelű, triturátoros (aprítószerkezettel ellátott) szivattyú nagy falvastagságú öntvényházzal rendelkezik mely rendkívül robosztus jelleget biztosít. Az abrazív (dörzskoptató) hatásnak jól ellenáll, hosszú élettartamú. Mivel nagy szilárdságú, hőkezelt, rozsdamentes acélból készült triturátorral van ellátva, képes teljesen feldarabolni a szennyvizekben és csatornavizekben lévő szilárd részecskéket illetve rostos anyagokat a háztartási, lakossági és ipari felhasználás terén. Nyomás alá helyezve képes továbbítani a szivattyúzott folyadékot a szennyvízelvezető rendszerbe akár kis átmérőjű csővezetéken keresztül is.
Telepítése két módon is megoldható:
- Szabadon álló telepítés:
Ebben az esetben a szivattyú a saját gyári talpain áll az akna alján. - Vezetőcsöves telepítés gyári lábkészlettel:
A szivattyú két 3/4"-os rozsdamentes acél csövön mozgatható a fix talpkészletre, mely az akna alján helyezkedik el.
A lábkészlet rendelhető horizontális és vertikális kialakításban is.
Vertikális kialakítás: TRITUS lábkészlet függőleges (link)
Horizontális kialakítás: TRITUS lábkészlet vízszintes (link)
A gerincvezetékre (nyomóvezetékre) ráköthető merev falú KPE vagy PVC csővel illetve lágyabb falú spiráltömlővel is.
HASZNÁLATI KORLÁTOK
- •Merítési mélység 10 m-ig a víz szintje alá (megfelelő hosszúságú tápkábellel)
- •Folyadékhőmérséklet +40 °C-ig
- •Ürítési szint 95 mm a fenéktől számítva
- •Folyamatos üzemmód esetén a minimális merülési mélység 350 mm
PEDROLLO TRITUS MEGRENDELHETŐ VÁLTOZATOK:
Úszókapcsoló nélküli változat az egyfázisú verziók esetén
SZABADALMAK - VÉDJEGYEK - MODELLEK
- Patent No. EP2313658
- Patent No. IT0001428923
- Regisztrált EU design
- No. 002501486-0002, 008625685-0005, 008625685-0006
- TRITUS® Registered trademark No. 013017181
