Paraméterek
| Jótállás | 2 év |
| Feszültség | 230 Volt |
| Fordulatszám | 2900rpm |
| Teljesítmény | 1500 Watt |
| Emelőmagasság | 78-24 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 20-120 liter/perc |
| Nyomó csatlakozás | 5/4 coll belső menet |
| Max bemerülési mélység | 20 méter |
| Max folyadék hőmérséklet | 40 °C |
| Homoktűrés | 150 g/m3 |
| Szivattyú átmérő | 150 mm |
| Beépítési hossz | 556 mm |
| Szivattyú ház | Rozsdamentes acél AISI 304 |
| Tengely | Rozsdamentes acél EN 10088-3-1.4104 |
| Tengelytömítés | STA-17 Kerámia Grafit NBR, ST1-16 Szilícium-karbid Grafit NBR |
| Járókerék | Noryl FE1520PW |
| Kábelhossz | 20 méter |
| Védelem | IP X8 |
| Szigetelési hőosztály | F |
| Súly | 18,1kg |
| Szállított mennyiség 30 méteren (3bar) | 114 liter/perc |
| Szállított mennyiség 40 méteren (4bar) | 102 liter/perc |
| Szállított mennyiség 50 méteren (5bar) | 88 liter/perc |
| Szállított mennyiség 60 méteren (6bar) | 73 liter/perc |
| Szállított mennyiség 70 méteren (7bar) | 50 liter/perc |
| Részletes ismertető | Pedrollo UPm 4/6-GE termékismertetője (Katt ide!) Pedrollo UPm 4/6-GE angol nyelvű termékismertető (Katt ide!) |
Leírás

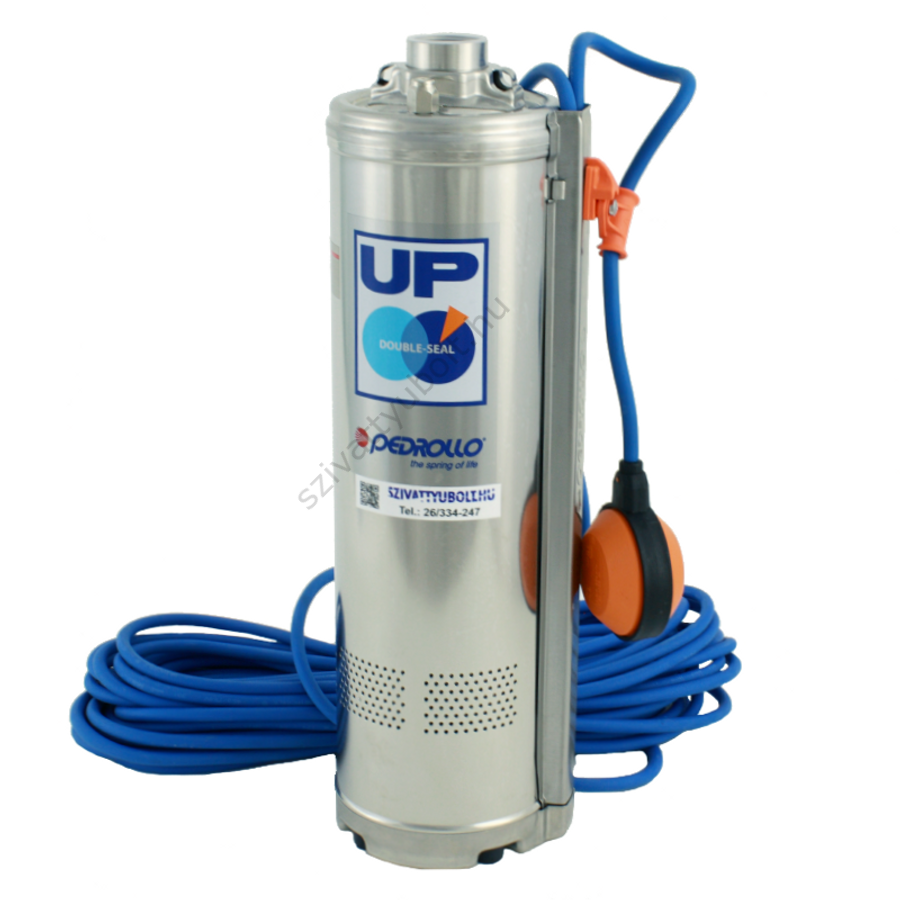

Többfokozatú merülőszivattyú köpenyhűtéssel - Pedrollo UPm 4/6-GE
Forradalmi változást vezetett be a Pedrollo legújabb fejlesztésű elektromos szivattyúinál. Az új, UP névre keresztelt berendezésekben ugyanis felcserélték a motor és a hidraulika helyét. Az újratervezés egyik nagy előnye, hogy hosszabb ideig való állás után is minimális az esélye a tengelytömítés vagy hidraulika letapadásának. A készüléket lakossági és ipari szektorban egyaránt lehet használni öntözési, átfejtési és vízellátási feladatokra. A GE jelzésű típusok úszókapcsolóval rendelkeznek, mely biztosítja az alapfokú szárazonfutás elleni védelmet illetve ürítési feladatoknál az automatikus működést.
Régi-új termék: az új Pedrollo UP a régi NK sorozat továbbfejlesztett tagja.
Az új szerkezet a régi - számos esetben jól bevált és tengernyi díjat bezsebelő - NK szivattyú továbbfejlesztett változata. Ezzel a Pedrollo gyár radikálisan megváltoztatta az 5”-os merülő szivattyúk tervezésének mikéntjét. Az NK szivattyúhoz képest ugyanis fordítva épül fel, vagyis a motor az alsó-, míg a hidraulika a felső részben kapott helyet. Innen kapta a nevét az új termék: UP, vagyis fel.
Forradalmi erősségei között szerepel, hogy sokkal kompaktabb (20 százalékkal az NK szivattyúhoz képest, átlagosan 100 milliméterrel) és a függőleges irányban rugalmasan mozgó járókerekek rendszere, mely lehetővé teszi olyan tiszta víz szivattyúzását, melynek homoktartalma elérheti a 150 g/m³-t, így a világon egyedülálló az 5”-os szivattyúk között.
Az UP széria felhasználási területei
- kiváló választás a családi és ikerházak, gazdasági épületek vízellátásához 38 méternél nem mélyebb kutakból és egyéb vízvételi helyekből
- automata öntöző rendszerek megtáplálása
- töltési vagy ürítési feladatok elvégzése pl. vízgyűjtő tartályok töltése; csapadékgyűjtő ürítése
- hálózati víz nyomásfokozása vízgyűjtő tartályból:
Vezetékes vízzel töltünk tartályt, melyből az UP szivattyú látja el az épületet.

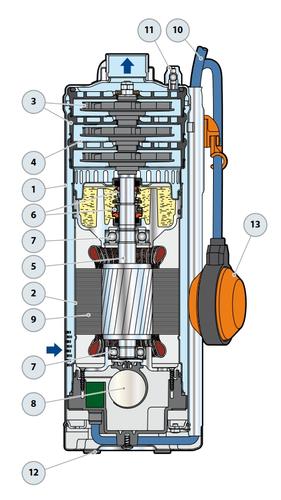

Szerkezeti felépítése
- Rozsdamentes acél palást 5/4" belső menetes nyomócsonkkal ISO 228/1 szerint
- Motor burkolat AISI 304 nemesacélból
- Járókerék és diffúzor fokozatok Noryl FE1520PW erősített műanyagból
- Terelőlemez AISI 304 acélból
- Motor tengely AISI 431 saválló acélból
- Dupla tengelytömítés olajkamrával:
Motoroldalon: STA-17 Kerámia-Grafit-NBR
Hidraulika oldalon: ST1-16 Szilícium-Karbid-Grafit-NBR - Csapágyak: 6303 2RS-C3 / 6203 ZZ-C3E
- Kondenzátor: 35 μF - 450 VL
- Villanymotor:
230V 50Hz 1500W
8.7 A - 8.4 A
Tekercselésbe épített hővédelemmel
Szigetelési osztály F
Védettség IP X8
S1: folyamatos üzemre képes - 20 méteres ivóvízhez is használható DRINCABLE® tápvezeték (WRAS)
- Légtelenítő szelep, mely megkönnyíti a levegő távozását a szivattyútérből, ezzel elkerülve az úgynevezett “búvárharang-effektus”-t.
- Rezgéscsillapítók
- Úszókapcsoló
A szivattyútesten elhelyezett szívórács pedig megakadályozza a homok, levelek és egyéb szennyeződések szivattyúba történő bejutását, melyek eldugíthatják a hidraulikus részt és ezáltal csökkenhet a teljesítmény.
Használati információk
- Nagy erőssége, hogy csökkentett energiafogyasztású, így megéri a belefektetett pénzt, hiszen néhány éven belül behozza azt az árkülönbséget, amit egy rosszabb minőségű szivattyú megvásárlásával megspórolna.
- Köpenyhűtése biztosítja a motor folyamatos hűtését a beszívott víz által.
- Az UP fel van szerelve egy tengelytömítéseket olajozó rendszerrel.
- Megtalálható rajta az esetleges vízhiány esetén a szivattyút megóvó úszókapcsoló is.
- Üzemeltethető függőleges és vízszintes pozícióban egyaránt.
A vízszintes pozícióban való üzemeltetésre rendelhető a gyártó horizontális telepítőkészlete.
A készlet megrendelhető az alábbi linkre kattintva: (ASSKITUPFO2) Pedrollo telepítőkészlet (link) - Tiszta víz szállítására alkalmas maximum 150 g/m3 homoktartalomig.
- Maximum +40°C-os vizet szállíthat.
- A nyugalmi vízszint alá 20 méterig meríthető.
Az új UP szivattyú tehát remek választás lehet, ha éppen szeretne egy új szivattyút, vagy azon gondolkozik, hogy netán lecserélné a régit.
Pedrollo UPm 4/6-GE = minőség és megbízhatóság
