Paraméterek
| Jótállás | 1 év |
| Feszültség | 230 Volt |
| Teljesítmény | 400 Watt |
| Emelőmagasság | 6 m |
| A fenti emelőmagasságokhoz tartozó szállítási teljesítmények | 9 m3/óra |
| Szívó csatlakozás | 2 X50mm/ 1 X 100mm |
| Nyomó csatlakozás | 32 mm |
| Max folyadék hőmérséklet | 35 °C |
| Kábelhossz | 1 méter |
Leírás

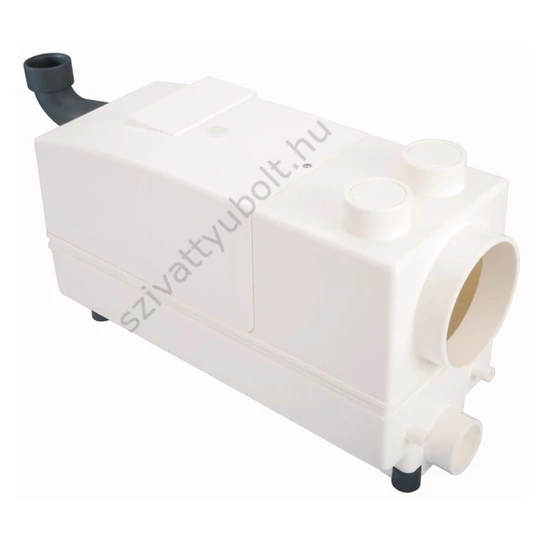

Wilo-Drainlift XS-F
Műszaki alapadatok
hálózati csatlakozás 1~230 V, 50 Hz
hálózati csatlakozókábel 1,5 m, földelt dugasszal
üzemmód: S3 szakaszos üzem, 30%
szállított közeg hőmérséklete max. 35 °C
max. környezeti hőmérséklet 35 °C
szabad áthaladási átmérő 25 mm
nyomócsonk DN 32
hozzáfolyócsonk 2 x DN 50 / DN 100
légtelenítés 2 x DN 50
min. beömlési magasság (az alaptól a beömlési hely felső széléig) 220 mm
védettség: IP 44
bruttó tartálytérfogat 7,9 l
kapcsolási térfogat 0,9 l
Felszereltség
csatlakozásra kész telep szerelőfal mögé történő telepítésre
szintvezérlés pneumatikus nyomásérzékelővel
feszültségmentes érintkező
visszacsapó szelep
hozzáfolyás tömítés
nyomócső-csatlakozó készlet
rögzítőanyagok
aktívszén-szűrő
Leírás/szerkezet
Automatikus üzemű kisátemelőtelep valamennyi szükséges kapcsoló- ésvezérlőberendezéssel, beépítettvisszacsapószeleppel, aktívszén-szűrővel,rugalmas nyomócsonkkal, valamint WC-hez, két továbbivízelvezető berendezéshez és egy levegőztetővezetékhez alkalmas csatlakoztatási lehetőséggel.
A DrainLift XS-Fkisátemelő telepet közvetlenül a fali WC-hez kellcsatlakoztatni.
A közvetlentoilett csatlakozás, valamint a további vízelvezetőberendezésekhez szükséges csatlakozások atelep oldalán találhatók, a kétlégtelenítőcsonk pedig a tartály tetején.A közeg egy rugalmas és elforgatható nyomócsövönkeresztül hagyja el a tartályt.
A légtelenítésvagy beépített aktívszén szűrősegítségével valósíthatómeg szagtalanul a felállítási helyiségbenvagy levegőztető vezeték segítségével atetőn keresztül.
A beépített,hálózattól függő riasztásjelzésnekköszönhetően az esetleges üzemzavar idejébenészlelhető. Ez a jel egy kiegészítőfeszültségmentes érintkezőn keresztültovábbvezethető.
beömlési hely csatlakoztatása:
DN 100 (közvetlen csatlakozás)
2 hozzáfolyás DN 50
nyomóoldali csatlakozás:
nyomócsonk DN32-vel együtt
légtelenítés:
2 x DN50; választhatóan a hozzá adott aktívszén-szűrő segítségével a felállítási helyiségbe, vagy pedig levegőztető vezetékkel a tetőn keresztül
Szerkezeti anyagok
motorház: nemesacél 1.4301
hidraulika: műanyag PP-GF 30
tartály: műanyag ABS
Szállításiterjedelem
csatlakoztatásra kész átemelőtelep az összes szükséges összekötőkarmantyúval
visszacsapó szelep 1 1/4"
összekötőidom DN32
aktívszén-szűrő
behelyezhető rács a légtelenítőhöz
opciós tartozék a felhajtóerő elleni biztosításhoz
lefolyótömlő záródugóval
rugalmas, elforgatható kivezető nyomócsőkönyök
beépítési és üzemeltetési utasítás
